交互視覺具佳的數據可視化地圖制作指南

2025-6-27 濤濤設計管理與成長

本文是 B 端設計師必看的數據可視化地圖制作指南，介紹了 GIS 地圖在數據可視化大屏中的重要應用，因其能直觀表達數據空間關系，被廣泛用于政務、商業等場景。文中提出數據地圖需滿足功能強大、數據準確、效果震撼的要求，還闡述了選擇數據地圖的方法，包括確定數據與地理位置相關性、地域范圍及與其他元素整合方式，同時分享了通過百度地圖等第三方平臺獲取地圖及利用 3D Map Generator 插件制作 3D 地圖的方法，最后推薦了 Mapbox、Snazzy Maps 等國內外地圖平臺。

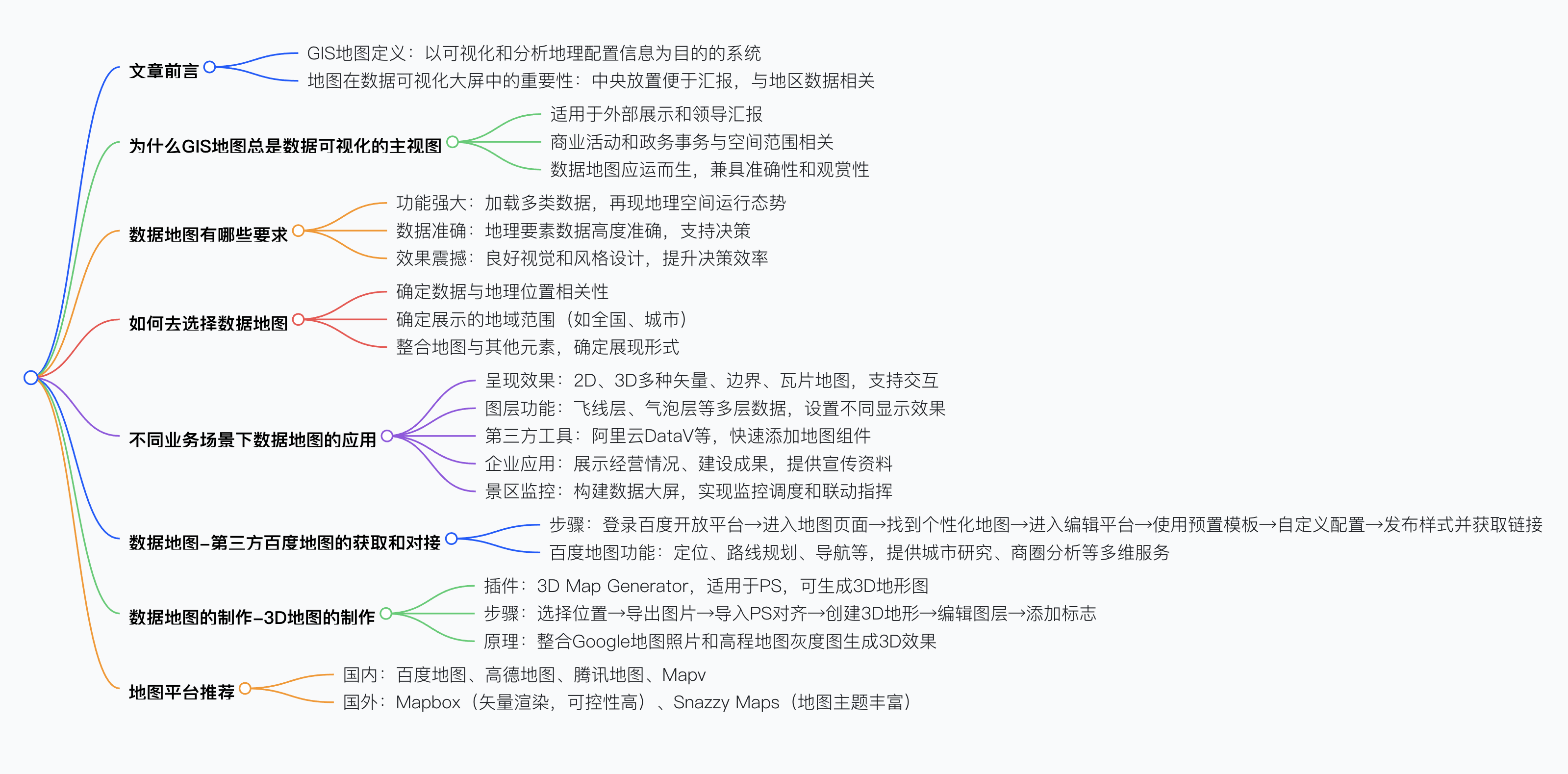

思維導圖

內容提煉

一、GIS 地圖與數據可視化概述

GIS 地圖定義：地理信息系統（GIS）是以可視化和分析地理配置信息為目的，用于描述地球及其他地理現象的系統。
在數據可視化中的作用：可視化大屏常將地圖置于中央，便于講解者匯報整體數據，因政務、商業活動多與地區相關，地圖成為數據可視化設計的必備元素。隨著技術發展，數據地圖將數據與地理結合，在準確傳達數據的同時更直觀、具觀賞性。

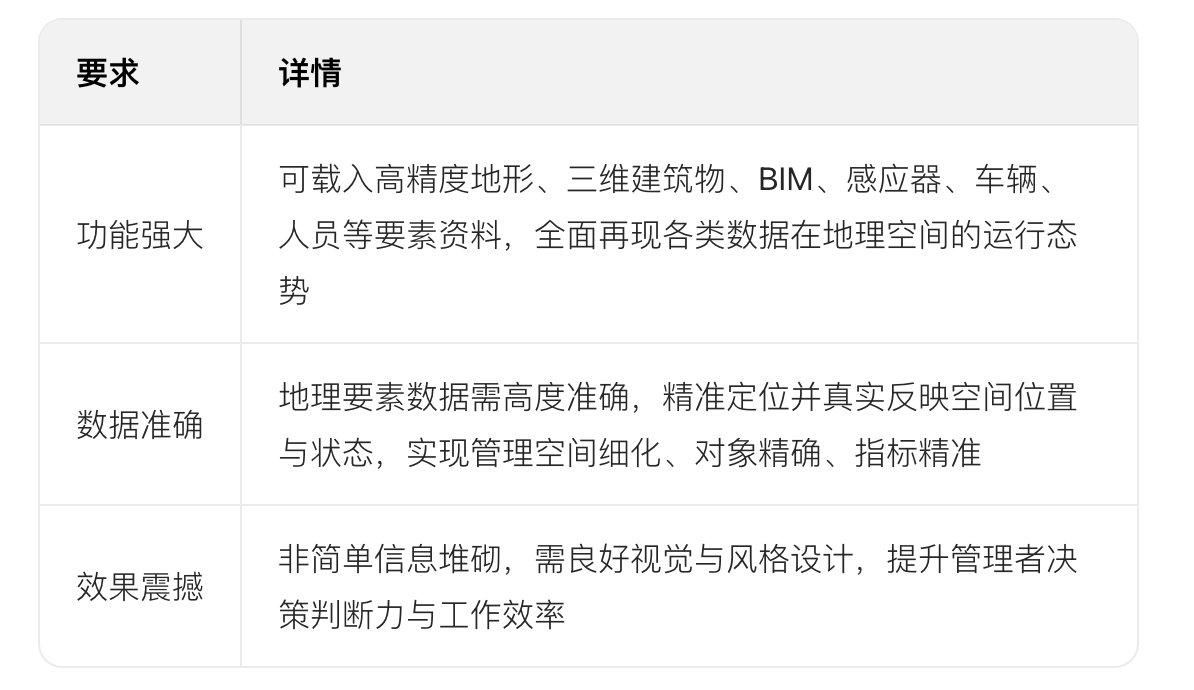

二、數據地圖的核心要求

三、數據地圖的選擇方法

確定數據與地理相關性：先判斷數據是否與地理位置或地理信息相關。
明確地域范圍：如國內銷售公司關注全國、大區及各省數據，可用 2D 或 3D 中國地圖；聚焦城市某店則需更精準數據。
整合地圖與大屏元素：確定地圖在大屏中的展現形式，確保各元素協調統一，影響最終展示效果。

四、不同業務場景下的數據地圖應用

技術能力：可制作 2D、3D 矢量、邊界、瓦片地圖，支持交互、漫游（如點擊下鉆到區縣），可添加飛線層、氣泡層、熱力層等多層數據并設置不同效果。
工具支持：借助阿里云 DataV、騰訊云圖、百度 Sugar BI、袋鼠云 EasyV 等第三方工具，快速添加地圖組件、配置數據與顯示效果。
企業場景：用矢量圖、提示框等展示國內經營情況，宣傳大數據平臺建設成果，為媒體宣傳、企業接待提供資料。
景區管理：構建以 GIS 地圖為核心的數據大屏，接入 IOT 設備，實現監控調度、自動報警、聯動指揮等功能，集成管理全流程。

五、第三方地圖（百度地圖）獲取與對接步驟

登錄百度開放平臺，進入地圖頁面。
下拉找到 “個性化地圖”，點擊查看詳情。
進入個性化地圖編輯平臺。
選擇預置地圖模板（如黛青、曜夜等）。
自定義配置地圖元素（顏色、字體、界線等），左側有詳細配置項。
配置完成后 “發布樣式”，復制鏈接交付開發。

六、3D 地圖制作方法（以 3D Map Generator 插件為例）

插件功能：適用于 PS 的三維地圖生成插件，可基于高程地圖灰度圖生成 3D 地形，支持編輯地形要素、添加紋理貼圖等。
制作步驟：
1. 打開插件，選擇 “Find Real Location”，連接 Google Maps 或 OpenStreetMap。
2. 選擇位置，導出衛星圖和高程圖。
3. 在 PS 中導入圖片并對齊，裁剪多余部分。
4. 點擊 “創建 3D 地形”，等待生成。
5. 編輯圖層，添加描邊、指北針、樹木等標志，增強圖面信息。

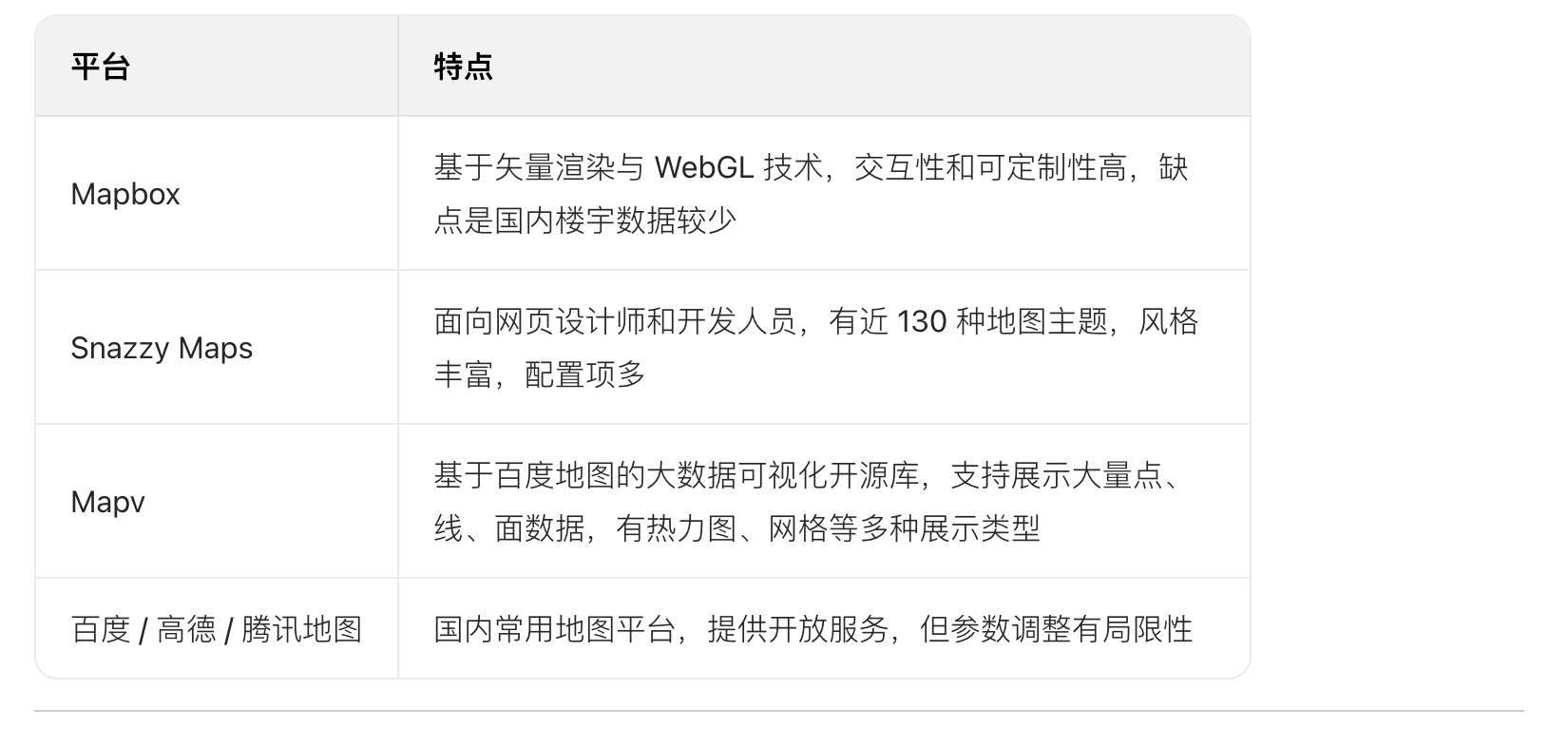

七、地圖平臺推薦

關鍵問題

問題 1：為什么 GIS 地圖是數據可視化大屏的主視圖？

答案：因為可視化大屏多用于外部展示或領導匯報，在大屏中央放置地圖，講解者可直觀介紹整體數據情況，便于獲取決策信息。且政務事務和商業活動都在一定空間范圍內進行，重要數據多與地區直接相關，使用地圖能方便獲取整體信息，所以 GIS 地圖成為數據可視化的主視圖。

問題 2：數據地圖制作中，百度地圖的個性化配置主要包括哪些步驟？

答案：百度地圖個性化配置主要步驟為：首先登錄百度開放平臺進入地圖頁面，找到個性化地圖并進入編輯平臺；然后選擇預置模板，對地圖背景、陸地、水系、建筑物等元素的顏色、字體、界線等進行自定義配置；最后發布樣式，獲取調用鏈接交付開發。

問題 3：3D Map Generator 插件制作 3D 地圖的核心原理是什么？

答案：3D Map Generator 插件制作 3D 地圖的核心原理是將 Google 地圖的照片效果和 heightmapper 高程地圖的高度灰度圖數據，通過 PS 整合為一。高度灰度圖用灰度表示高程數據（黑色為最小高度，白色為最大高度），插件基于此準確地理信息生成三維地形，再通過編輯地形要素和添加紋理貼圖，形成 3D 可視化效果，理論上只要有相應高度灰度圖，就可生成全球任一地方的 3D 地形。
